Was ein Einzelschneckenrotor in einer Exzenterschneckenpumpe bewirkt

A Einschraubenrotor ist die spiralförmige Wellenkomponente, die sich in einem passenden Stator dreht, um flüssiges oder halbfestes Material durch eine Exzenterschneckenpumpe zu bewegen, oder die Kunststoffmaterial in einem Extruderzylinder nach vorne drückt und schmilzt. Seine Kernfunktion ist unkompliziert: Während sich der Rotor dreht, bildet die Spiralnut einen abgedichteten Hohlraum gegenüber der umgebenden Wand, und dieser Hohlraum bewegt sich entlang der Achse und transportiert Material mit einer gleichmäßigen, pulsationsarmen Strömungsgeschwindigkeit mit sich. Dies ist die direkte Antwort auf die Funktion des Teils. Im Folgenden wird erklärt, wie es funktioniert, warum es verschleißt und wie man es richtig auswählt und wartet.

Bei Pumpenanwendungen arbeitet der Rotor mit a zusammen Stator für Exzenterschneckenpumpen , eine mit Elastomer ausgekleidete Hülse, die die Dichtfläche bildet. Bei Extrusionsanwendungen wirkt die gleiche Spiralgeometrie gegen eine Metallzylinderwand anstelle eines Gummistators. Beide Systeme basieren auf dem gleichen Grundprinzip: einer rotierenden Spiralgeometrie, die Rotationsenergie in eine stetige axiale Verschiebung des Materials umwandelt.

Produktübersicht und Strukturdesign

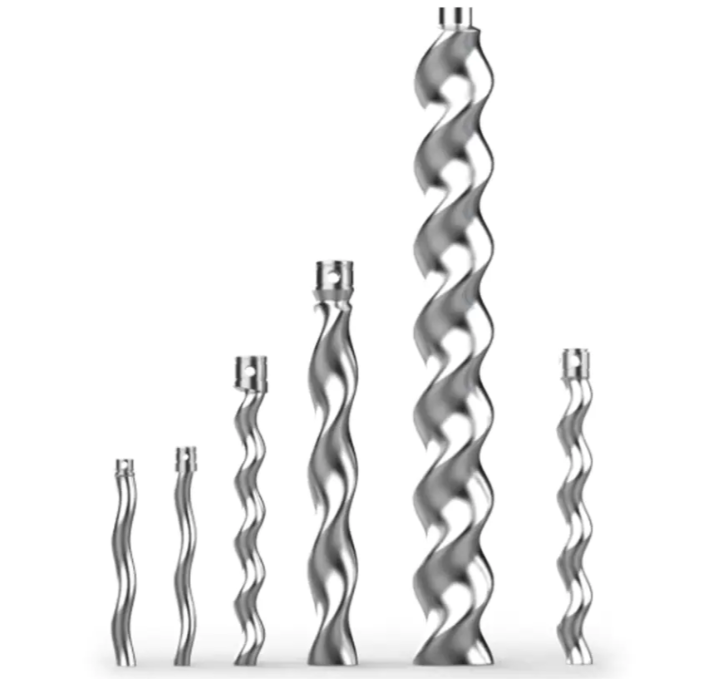

Das Foto unten zeigt einen Satz Einzelschneckenrotoren unterschiedlicher Länge und Steigungsprofile und veranschaulicht, wie das gleiche grundlegende Spiraldesign für unterschiedliche Durchflusskapazitäten und Anwendungsgrößen skaliert wird, von kompakten Dosiereinheiten bis hin zu längeren Rotoren für größere Transferaufgaben.

Jeder Rotor wird durch eine kleine Anzahl geometrischer Parameter definiert, die seine Leistung bestimmen: den Außendurchmesser der Spirale, die Steigung (die axiale Länge einer vollen Spiralwindung), die Exzentrizität (den Versatz zwischen der Mittellinie des Rotors und der geometrischen Mittellinie) und die Rillentiefe. Das isometrische Diagramm unten beschriftet diese Parameter an einem vereinfachten Rotormodell, um das Verständnis der Terminologie beim Lesen einer technischen Zeichnung oder eines Ersatzteilkatalogs zu erleichtern.

Das Verständnis dieser Parameter ist wichtig, da die Änderung eines dieser Parameter die Strömungseigenschaften, das Scherprofil und das Verschleißmuster des Rotors verändert. Eine kürzere Teilung mit einer geringeren Rillentiefe eignet sich tendenziell für Aufgaben mit höherem Druck und geringerem Durchfluss, während eine längere Teilung mit einer tieferen Nut eine schonendere Handhabung scherempfindlicher Materialien wie Lebensmittelprodukte begünstigt. Deshalb Symptome eines Einzelschneckenrotors Frühzeitiger Verschleiß ist häufig auf eine Diskrepanz zwischen der ursprünglichen Geometrie und einem veränderten Betriebszustand zurückzuführen und nicht auf einen Defekt am Teil selbst.

Wie sich Rotorverschleiß im Betrieb entwickelt

In einem Kunststoffextruder drückt der Einzelschneckenrotor das Rohmaterial nach vorne und erzeugt durch Reibung Wärme, während das Material durch den Spalt zwischen der Spiralnut und der Innenwand des Zylinders fließt. Während sich die Schnecke dreht, übt sie Scherkraft und Druck auf das Material aus, wodurch es allmählich weicher wird und gleichmäßig vermischt wird, bevor es in Richtung der Düse gedrückt und in die fertige Form extrudiert wird. Schneckengeschwindigkeit, Zylindertemperatur und Systemdruck haben alle direkten Einfluss darauf, wie effizient dieser Prozess abläuft, und sie beeinflussen gleichermaßen, wie schnell sich die Rotoroberfläche abnutzt.

In einer Arbeitsumgebung mit hohen Temperaturen entsteht der Verschleiß des Rotors im Allgemeinen aus vier sich überschneidenden Quellen. Erstens erweicht eine erhöhte Temperatur das Rotormaterial selbst, was die Reibung an der Trommelwand verstärkt und zu thermischem Verschleiß führt. Zweitens führt die relative Bewegung zwischen dem Rotor und dem Lauf, dem Material und anderen Kontaktflächen während der Rotation im Laufe der Zeit zu normalem mechanischem Verschleiß. Drittens können Verunreinigungen wie Zusatzstoffe oder Restfeuchtigkeit im verarbeiteten Material die Rotoroberfläche angreifen und den Abbau beschleunigen. Viertens beeinflussen die eigene Geometrie, die Materialauswahl und die Fertigungsgenauigkeit des Rotors, wie widerstandsfähig er von Anfang an gegen all das ist.

Das folgende horizontale Balkendiagramm zeigt einen allgemeinen, anschaulichen Vergleich, wie stark jeder dieser vier Faktoren typischerweise zum gesamten Rotorverschleiß bei anhaltendem Hochtemperaturbetrieb beiträgt. Es ist als konzeptioneller Leitfaden gedacht und nicht als gemessene Statistik einer einzelnen Installation, da die tatsächlichen Verschleißanteile je nach Material, Geschwindigkeit und Wartungshistorie variieren. Dennoch stimmt die relative Reihenfolge mit der allgemeinen Praxiserfahrung überein: Thermischer und mechanischer Verschleiß dominieren tendenziell, während korrosive und konstruktionsbedingte Faktoren eher als beitragende als als primäre Ursachen wirken. Wenn Sie erkennen, welcher Faktor in einem bestimmten System am aktivsten ist, können Sie feststellen, ob es sich bei der vorrangigen Lösung um eine Verbesserung der Beschichtung, eine Verbesserung der Kühlung oder eine Überprüfung der Geometrie handelt.

Materialauswahl und verschleißfeste Beschichtungen

Die Kontrolle des Verschleißes an einem Einzelschraubenrotor beginnt mit der Materialauswahl. Hochtemperaturbeständige, verschleißfeste und korrosionsbeständige legierte Stähle oder Speziallegierungen sind der Standardausgangspunkt für Rotoren, von denen ein Dauerbetrieb unter anspruchsvollen Bedingungen erwartet wird. Über das Schüttgut hinaus spielt die Oberflächenbehandlung eine ebenso wichtige Rolle für die Verlängerung der Lebensdauer.

Oberflächenbeschichtungen

Das Aufbringen verschleißfester Beschichtungen wie Wolframkarbid oder Siliziumnitrid auf die Rotoroberfläche erhöht die Oberflächenhärte und verbessert die Beständigkeit gegen mechanischen und thermischen Verschleiß, was besonders bei Extrusionslinien im Dauerbetrieb von Vorteil ist.

Geometrieoptimierung

Durch die Optimierung geometrischer Parameter wie Spiralwinkel, Steigung und Rillentiefe wird die Kontaktdauer des Materials mit der Rotoroberfläche verkürzt und die Scherkraft an jedem einzelnen Punkt verringert, was wiederum die lokale Verschleißkonzentration verringert.

Verbesserung des Kühlsystems

Die Stärkung des Kühlsystems trägt dazu bei, dass Rotor und Trommel bei Hochtemperaturbetrieb effektiv gekühlt werden, die Arbeitstemperatur in einem stabilen Bereich bleibt und der thermische Verschleiß langfristig reduziert wird.

Das folgende Radardiagramm vergleicht vier Rotordesignansätze in fünf Leistungsdimensionen auf einer relativen Skala und bietet einen konzeptionellen Rahmen für die Bewertung Schraubenpumpenzubehör und Rotor-Upgrade-Optionen statt eines Berichts über ein einzelnes getestetes Produkt. Es zeigt sich, dass ein beschichteter, geometrieoptimierter Rotor in Bezug auf Verschleißfestigkeit und Lebensdauer im Allgemeinen besser abschneidet, während ein unbeschichteter Standardrotor für leichtere oder intermittierende Anwendungen weiterhin eine vernünftige Wahl bleibt. Wenn man die fünf Achsen zusammen und nicht einen einzelnen Punkt isoliert betrachtet, erhält man das klarste Bild davon, wo ein bestimmtes Design einen Vorteil gegen einen anderen eintauscht. Diese Art des Vergleichs ist am nützlichsten zu Beginn eines Spezifikationsprozesses, bevor eine Rotor- und Statorpaarung für einen bestimmten Betrieb endgültig festgelegt wird.

Industrieanwendungen von Einschraubenrotoren

Einschneckenrotoren und die um sie herum aufgebauten Pumpen werden in einer Vielzahl von Branchen eingesetzt, da das zugrunde liegende Spiralverdrängungsprinzip im Vergleich zu anderen Pumpentechnologien ein breites Spektrum an Viskositäten und Materialtypen mit relativ geringer Scherung bewältigt. A vertikale Schraubenpumpe Die Konfiguration wird häufig dort gewählt, wo die Stellfläche begrenzt ist oder die Schwerkraftzufuhr das Beladen vereinfacht, während horizontale Konfigurationen in kontinuierlichen Prozesslinien weiterhin üblich sind.

• Umweltwasseraufbereitungsanlagen nutzen Schneckenpumpensysteme, um Schlamm und aufbereitetes Wasser zuverlässig und pulsationsarm zu bewegen
• A Abwasserschneckenpumpe Die Konfiguration behandelt kommunales und industrielles Abwasser, das Feststoffe enthält, ohne übermäßige Verstopfung
• A Schlammschneckenpumpe wird üblicherweise für den Transfer von entwässertem oder eingedicktem Schlamm in Kläranlagen spezifiziert
• A Lebensmittelschneckenpumpe Die aus lebensmittelechten Materialien und Oberflächen gefertigte Variante transportiert viskose oder partikelhaltige Lebensmittelprodukte schonend
• Prozesse in der Chemie-, Papier- und Zellstoff-, Petrochemie- und Energiebranche basieren auf dem gleichen Rotor- und Statorprinzip für eine konsistente Dosierung und Übertragung

Als Hersteller von Schraubenpumpen Lieferung beider komplett Einschneckenpumpen und individuell Ersatzteile für Exzenterschneckenpumpen Die Anpassung des Rotormaterials und der Beschichtung an die jeweilige Branche ist ein routinemäßiger Teil des Spezifikationsprozesses, da ein Rotor, der für den abrasiven Schlammeinsatz geeignet ist, nicht automatisch die richtige Wahl für den Lebensmitteltransport ist.

Diese Abbildung spiegelt ein allgemeines Muster wider, das in allen Prozessindustrien zu beobachten ist: Anwendungen mit abrasiven Feststoffen, wie z. B. Schlammtransport und chemische oder petrochemische Anwendungen, stellen höhere Anforderungen an die Verschleißfestigkeit des Rotors als sanftere Anwendungen wie der Lebensmitteltransport oder die Handhabung von sauberem Wasser. Genau aus diesem Grund sollte die Auswahl des Rotormaterials und der Beschichtung immer auf die spezifische Aufgabe abgestimmt sein und nicht als eine allgemeingültige Entscheidung betrachtet werden. Außerdem kann die Rücksprache mit dem Pumpenlieferanten während der Spezifikation dazu beitragen, spätere vorzeitige Verschleißprobleme zu verhindern.

Betriebspraktiken, die die Lebensdauer des Rotors verlängern

Über die Material- und Beschichtungsauswahl hinaus hat die tägliche Betriebsdisziplin einen messbaren Einfluss darauf, wie lange ein einzelner Schraubenrotor im Einsatz bleibt. Die folgenden Vorgehensweisen sind in der Exzenterschneckenpumpen- und Extrusionsindustrie weithin als wirksame Methoden zur Verlangsamung des Verschleißfortschritts anerkannt.

1. Betreiben Sie den Extruder oder die Pumpe streng nach den vorgeschriebenen Verfahren und vermeiden Sie Überlastungen und häufige, unnötige Starten-Stopp-Zyklen
2. Planen Sie regelmäßige Wartungskontrollen, um den Rotor-, Trommel- oder Statorverschleiß zu beurteilen und stark verschlissene Komponenten auszutauschen, bevor sie die nachgelagerte Qualität beeinträchtigen
3. Reinigen Sie den Rotor und sein Gehäuse regelmäßig, um anhaftende Verunreinigungen und Rückstände zu entfernen, die sonst den korrosiven Verschleiß beschleunigen könnten
4. Tragen Sie geeignetes Schmiermittel auf die Kontaktfläche zwischen Rotor und Gehäuse auf, um reibungsbedingten Verschleiß zu reduzieren
5. Sorgen Sie für eine gleichbleibende Rohstoffqualität und vermeiden Sie Rohstoffe mit übermäßigen Verunreinigungen oder ungleichmäßiger Partikelgröße, die den Abrieb erhöhen
6. Steuern Sie das Heiz- und Kühlsystem präzise, um übermäßige Temperaturschwankungen zu vermeiden, die das Rotormaterial belasten

Das folgende Liniendiagramm veranschaulicht allgemein, wie sich konsistente Wartungspraktiken im Vergleich zu minimaler oder unregelmäßiger Wartung tendenziell auf den kumulativen Rotorverschleiß über einen längeren Betriebszeitraum auswirken. Es wird als konzeptioneller Trend und nicht als Messdaten einer bestimmten Einheit dargestellt, da die tatsächlichen Verschleißkurven stark von der Abrasivität des Materials, der Temperaturkontrolle und dem Arbeitszyklus abhängen. Dennoch spiegelt die sich im Laufe der Zeit vergrößernde Lücke zwischen den beiden Linien ein Muster wider, über das in der gesamten Branche häufig berichtet wird: Die Verschleißunterschiede im Frühstadium sind gering, verstärken sich jedoch deutlich, je länger ein schlecht gewarteter Rotor im Dauerbetrieb bleibt. Dies ist eines der klarsten Argumente dafür, einen Routineinspektionsplan in jeden Pumpen- oder Extrusionswartungsplan einzubauen, anstatt erst zu reagieren, wenn ein Fehler auftritt. Anlagen, die Verschleißtrends im Laufe der Zeit verfolgen, sind im Allgemeinen besser in der Lage, den Rotoraustausch proaktiv zu planen, anstatt ungeplante Ausfallzeiten zu erleiden.
